Tda 1562Q Baskı Devresi (Beslemede değişiklik...)

[akmese451]

Arkadaslar 1562 li devreyi yaptıgımda bass seslerinde anfi bayılma yapması nedeniyle devreye bir tane daha 4700 ekleyerek ve 100 nF ile parazitler alınarak devre suan cok randumanlı calısıyor ...Dereye ister Ac ister Dc 12 v gerilim uygulayabilirsiniz... Dvrede bir adet led ekledim güzel bir görüntü oldu .... Baskı devre asagıdaki linkte mevcuttur ...





http://rapidshare.com/files/35982087/tda1562Q.zip.html

Yapacak arkadaşlara kolay gelsin...

[apollo66]

KARDEŞİM ELLERİNE SAĞLIK.BÖYLE DENENMİŞ DEVRELERİ BİZİMLE PAYLAŞTIĞIN İÇİN ÇOK SAĞ OL..

[clubberboy]

selam arkadasim;

oncelikle bu devreyi paylastigin icin tesekkurler.Bu soru belki sacma gelicek sana ama tam olarak kac volt kac amper guc veriosun devreye bide nereye kadar kaldirabilir.Simdiden tesekkurler.

[akmese451]

girişine 12V ac veriyorsun kondansatörler ile o voltaj 17V dc ye cıkıyor...

Devreyi ben 150 W trafo ile besliyorum...Basları baya dolgun veriyor....

Devre nereye kadar kaldırır demissin....Entegre 18V a kadar dayanabiliyor ... Ama yine de 17 di voltu gecmemeni tavsiye ederim 18V entegre acayip ısınıyor...

[acdeem]

Selamün aleyküm arkadaşlar bu devreyi yaptım gayet güzel yüksek ses çıkışı var yalnız benim bi sorunum var ses te devamlı olarak bi uğultu var girişle alakalı değil. devreye giriş versem de vermesem de çıkışta ki uğultu sabit besleme trafom yeterince güçlü doğrultma da ise normal de trafoda 3300uf var devre de ise 4700uf bir adet kondansatör kullandım.
bu uğultuyu nasıl kesebilirim önerilerinizi bekliyorum teşekkürler...
-------------------------------------------

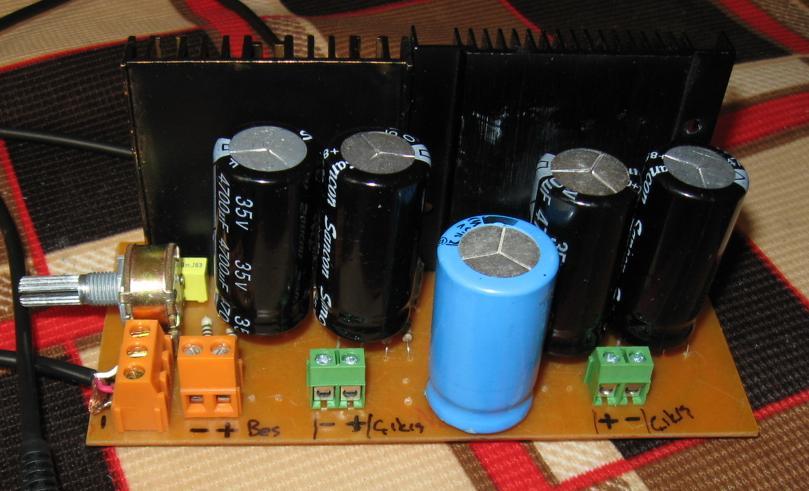

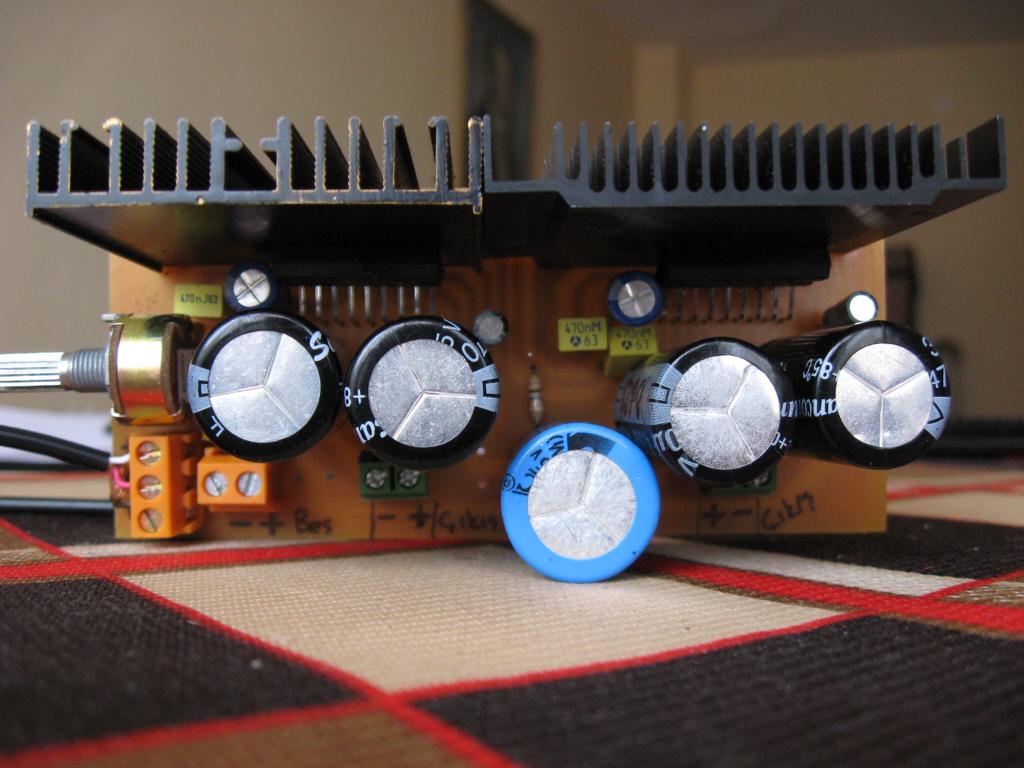

bunlar da resimlerim

[clubberboy]

Arkadasim ben bu devreyi yapcam.
Mumkunse devre elemanlarinin bi listesini verirmisin.Pcb de hicbir elemanin voltaji fln yoq.Simdiden tesekkurler.

[akmese451]

Devredeki kondansatörlerin voltajlarının 16V veya 25 V kullansan yeterli veya istediğin voltajda takabilirsin ....

Malzeme listesinin baka baka kendin hazırlayabilirsin...

Her şeyi devletten beklememek lazım dımı

[yildizelektronik]

Bir malzeme listesi hazırlamak bu kadar zor mu yaa

[tamircihasan]

arkadaşlar ileride devrenin stereo ve clip göstergeli versiyonunu yayınlayacağım vede devrede toplam 10 adet 4700uf kondansatör olacak yakında gelecek...

[erdemefe]

hocam clip gostergeli ne demek

[acdeem]

arkadaşlar elemanların hepsi burda var




arkadaşlar bu arada bahsettiğim sorun güç kaynağından kaynaklanıyormuş power supply kullandım sorun çözüldü.

[tamircihasan]

hocam clip gostergeli ne demek

entegre zor durumda kaldığı zaman sana görsel uyarı veriyor (kısadevre, aşırı sıcaklık, aşırı akım, distorsiyon arttığında, vb. durumlarda)

[erdemefe]

ledlerlemi hocam

[Gölgeyele]

Arkadaşlar ben bu devreyi yaptım devre çok süper çalışıyor yapacaklara tavsiye ederim amfi boştayken zerre gürültü yok ben normal düşük wattlı bi trafoyla besledim ona rağmen ses çok iyi en yakın bi zamandada iyi bir trafo alacağım

Devreyi yapan bize sunan arkadaşıma çok teşekkür ederim

[zepe]

üstad devreyi yaptım ancak denemek için 12 volt 60 watt lık trafo kullandım elektro gitara ön yükselteç kullanmadan bağladım denemek için ama çok cılız bi ses alıyorum ön yükselteç kullanmadığım için olabilirmi
[line]
arkadaşlar devreyi bilgisayarda denedim sorun yok devre hakkaten harika emeğinize sağlık

[aliveli]

devredeki pot kaçlık acaba?

[erdemefe]

50k veya 100k kullanabilirsin

[mert53]

devre olmaz olurmu alayı varda bizden isteyen olmadı... devreye eneri verdiğinde direk çalışmayacaktır, st-b ucunada 12v vereceksin... denenmiş devrelerdir...

[poyraz4224]

devre olmaz olurmu alayı varda bizden isteyen olmadı... devreye eneri verdiğinde direk çalışmayacaktır, st-b ucunada 12v vereceksin... denenmiş devrelerdir...

hocam bunun devre şemasını da ekleyebilirmisin sana zahmet teşekkürler...

[mert53]

açık şema istiyorsan datasheetinden bakabilirsin baskı devre diyorsan zaten yukarıda var...

[emL_adeM]

selamün aleyküm.. dewrede led warsa nerde ? S1 anahtarı ve LS hakkında bilgi werirmisiniz ? meslek öğrencisiyim we ödewolarak yapıorum bu dewreyi acele yardım edersenis çok sewinirim şimdiden teşekrler..
acemi

[Armendy]

arkadaslar devre cok güzel bişeye benziyor ama oradaki s1 anahtarını anlayamadım.ne iş yapıyor o.Ayrıca girişe 1M r1 direnci bağlanmış.gerek varmı ki ona.???

[acdeem]

http://rapidshare.com/files/117311185/TDA1562Q.rar.html

[ayhano3453]

Arkadaslar 1562 li devreyi yaptıgımda bass seslerinde anfi bayılma yapması nedeniyle devreye bir tane daha 4700 ekleyerek ve 100 nF ile parazitler alınarak devre suan cok randumanlı calısıyor ...Dereye ister Ac ister Dc 12 v gerilim uygulayabilirsiniz... Dvrede bir adet led ekledim güzel bir görüntü oldu .... Baskı devre asagıdaki linkte mevcuttur ...





http://rapidshare.com/files/35982087/tda1562Q.zip.html

Yapacak arkadaşlara kolay gelsin...

Selamun aleyküm beyler.ustalar devreyi yaptık ilk taktığımızda seste bozlma oldu.müzikle karışık titremeler yaptı birde 12 voltta 1.4 amper akım çekti.ayrıca entegrede çabuk ve aşırı ısınıyor.acil yardım...

[H@S@N]

kardesım 1 amper az gıbı geldı bana ben bu devrenın degısık versıyonundan3,5 amper cektım.senın guc kaynagın yeterınce guclumu.degılse baslarda bozulmaların olması normaldir.
